- ダンボール箱の形状 プラダン箱の形状
- ダンボールの仕組みと強度
- プラダンの仕組みと強度
- ダンボールの厚みと強度
- プラダンの厚みと強度目付
- ダンボールの目方向
- プラダンの目方向
- ダンボール箱の寸法 プラダン箱の寸法
ダンボール箱の形状プラダン箱の形状
A式（みかん箱タイプ）※プラダン製造可
一般的によく見かける、ミカン箱タイプです。
箱の上下をテープ等を使用して梱包します。A式は型なしで作成できるため寸法が自由に指定でき、長さ・巾・高さを選ぶことができます（大きさによっては制限があります）。
荷物の内容・重量により材質や厚み（AF・BF・WF等）が選択できる、コストパフォーマンスの高いタイプです。
【適応材質】AF/BF/ABF/EF/GF/強化2A/強化3A
B式（差込み蓋タイプ）※プラダン製造可
箱の上部が差込み式のタイプです。
底はテープ等を使い底貼りするA式タイプ、テープ類を使用しないワンタッチ底や地獄底等、さまざまなタイプがあります。商品の出し入れが簡単で、内箱として多く利用されています（※木型が必要）。
【適応材質】AF/BF/EF/GF/
C式（身･蓋 分割タイプ）※プラダン製造可
身と蓋に分かれている箱になり、小さい箱・高さの低い箱・化粧箱・ギフトケース等によく使われています。C式は収納等でも多く使われます。通常、糊止め・ステッチャー止め等が必要なため、箱のみの輸送には不向きです。ノックダウン（潰すことの）できるタイプや、折箱タイプのC式の製造も可能です（※木型が必要）。
【適応材質】AF/BF/ABF/EF/強化2A/強化3A
C式【長尺】（身・蓋タイプ） 強化ダンボール梱包※プラダン製造可（フレーム付）
重量物に特化した梱包材で作成する長尺もの仕様です。
下キャップと上キャップで梱包します。型なしで作成できるため寸法が自由に指定でき、長さ・巾・高さを選ぶ事が可能です（大きさによっては制限があります）。 荷物の内容(一体長尺もの）により材質や厚み(2A・3A）が選択できます。基本はステッチャー(ダンボール用のホッチキス）仕様ですが、糊止め仕様も製作可能。
【適応材質】強化2A/強化3A
N式（折箱タイプ）※プラダン製造可
ダンボールを木型にて型抜きした箱です。折って組立が必要ですが、保管場所も選ばず経済的な箱です。ギフトケースやディスプレイ用といった美粧ケースや内箱として使われることが多い箱です（※木型が必要）。
【適応材質】BF/EF/GF
タトウ式（ヤッコ）
高さが50�舒焚爾痢∪�い箱を作る時によく使用します。折込んでA式の様に天面をテープで止める仕様です。画材・額や、板等の梱包に高さのない、薄い箱として多く使われています（木型が必要な場合もあります）。
【適応材質】ABF/AF/BF/EF
上下キャップ＋スリーブ（重量物）強化ダンボール梱包
重量物に特化した梱包材で2層強化ダンボール(2A＝10�亳�)と3層強化ダンボール(3A＝15�亳�)があり30kg以上から1500kg程度までの梱包には強化ダンボールを推奨しております。重量物梱包に多く利用され、木材よりも後処理の簡単さや加工の柔軟性により多く選ばれています。下キャップの上に商品を乗せ、スリーブ（枠）・上キャップの順にかぶせ、梱包します。最後にPPバンド等で固定して完了。型なしで作成できるため寸法が自由に指定でき、長さ・巾・高さを選ぶ事が可能です（大きさによっては制限があります）。 荷物の内容(一体物orバラ物・重量）により材質や厚み(2A・3A）が選択でき、特注の強化仕切等でさらに強くし、簡単に梱包できる仕様で作成できます。桁材はフォークリフト・ハンドリフトどちらも対応可能で、桁無しも可能。
【適応材質】強化2A/強化3A
プラダンコンテナBOX（サイズ自由）
プラダンコンテナBOXは1個から作れるオーダーとなりますのでサイズ指定が可能。内寸重視か外寸重視かで対応可能です。また、中に仕切を組んだ状態や、コーナーフレーム付きで段積みができる仕様や、蓋付も可能です。
是非、お問合せください。

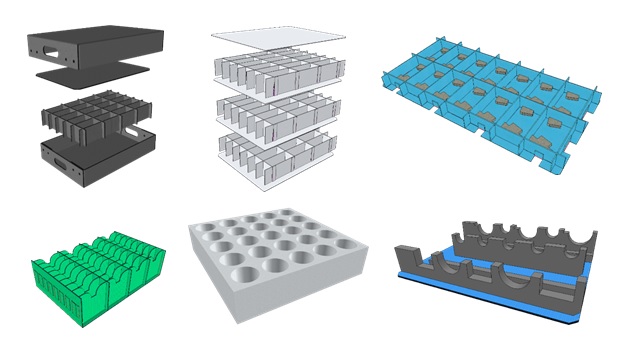

プラダン仕切・その他資材仕切緩衝材（サイズ自由）
プラダン仕切も全てお客様に合わせたオーダー品となります。ロットがあるものは木型抜き仕様となります。細かく製品に対し緩衝材も含めて対応可能。プラダンだけでなく、パロニア・スミセラー等の材質で仕切や超音波溶着が可能。是非、お問合せください。
ダンボールの仕組みと強度

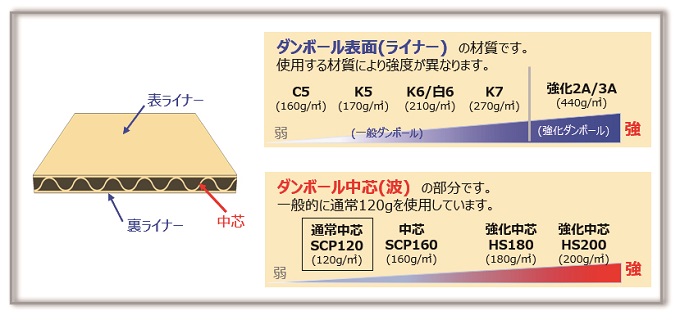

ダンボールは、波型に成型した中芯部分とそこに貼合されたライナーと呼ばれる原紙からできていて、厚みをフルートと呼びます。ダンボールの種類は数多くありますが、商品の内容や重量・サイズ・輸送条件等により選択する材質・厚みが変わってきます。また、段積みすることを想定して圧縮強度を確認し、選択した材質で強度が足りるかどうか判断します。
プラダンの仕組みと強度

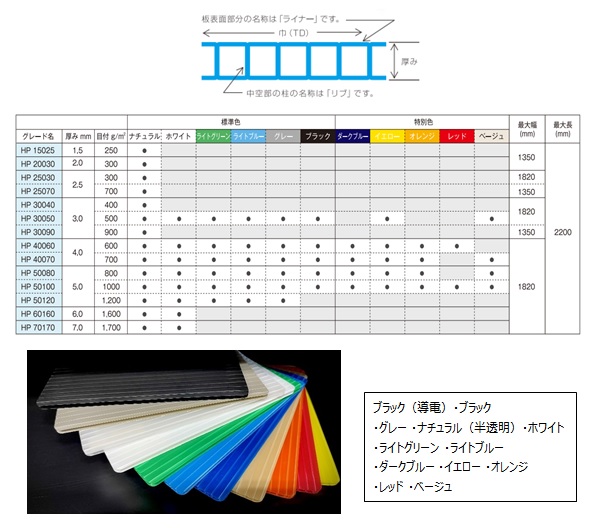

プラダンはダンボールと同じように見えますが、作り方が全く異なります。ポリプロピレン製の一体中空構造板・押出の成形品となるため、ダンボールと紙幅と流れ方向が逆になります。また、強度は厚みと目付によって変わります。厚みは1.5ｍｍから7ｍｍまでありますが、一般に出回っているほとんどは、厚み3ｍｍ・５ｍｍです。目付とは1平方メートル当たりの重さを表し、30050という製品は目付が500ｇということになり、この数字が大きくなればなるほど、固くなります。 色は11種類あり、軽量で板材から加工製品まで幅広い用途での対応が可能です。 帯電防止性能と耐候性を有しています。（いずれも時限性能です）
ダンボールの厚みと強度
ダンボールを構成する厚みの種類は、一般ダンボールと強化ダンボールの大きく2種類に分けられます。一般ダンボールは古紙を再利用してつくられ、強化ダンボールは輸入ライナーを使用したパルプ原紙を使用しつくられています。そのため、強度には比較できない程の差があります。強化ダンボールは平面耐圧強度3tをほこり、木材や木箱の代わりとして重量物梱包やダンボール家具に利用されています（※一般ダンボールの強化中芯と、強化ダンボールは異なります）。

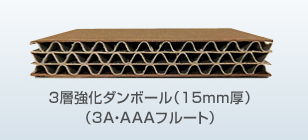

3層強化ダンボール（3A・AAAフルート）
厚み15mmの強化ダンボールです。AFが3層になった構造で、30kg以上の重量物梱包や輸出梱包に適しています。
最近では、ダンボール家具やディスプレイ等にも利用されています。
【形状例】A式・C式・上下キャップ+スリーブ・ダンボールパレット・パット・仕切 etc

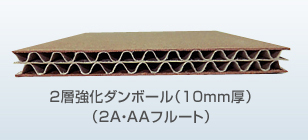

2層強化ダンボール（2A・AAフルート）
厚み10mmの強化ダンボールです。AFが2層になった構造で、30kg以上の重量物梱包や輸出梱包に適しています。
最近では、ダンボール家具やディスプレイ等にも利用されています。
【形状例】A式・C式・上下キャップ+スリーブ・ダンボールパレット・パット・仕切 etc

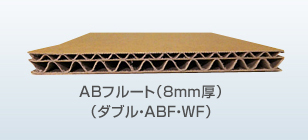

ABフルート（ダブル・ABF・WF）
厚み8mmの一般ダンボールでAF5mmとBF3mmを、貼合せたような構造になっており、大きな箱や重量物の梱包に使用します。
【形状例】A式・地獄底・C式・上下キャップ+スリーブ・ダンボールパレット・パット・仕切 etc

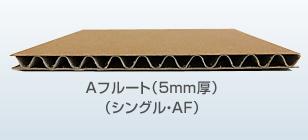

Aフルート（シングル・AF）
厚み5mmの一般ダンボールで、外装ケースとして一般的に多く使用されています。中軽量物の梱包や輸送に使用されます。
【形状例】A式・地獄底・ワンタッチ底・B式・C式・上下キャップ+スリーブ・パット・緩衝材・仕切 etc

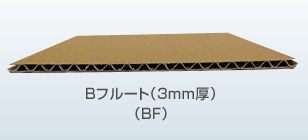

Bフルート（BF）
厚み3mmの一般ダンボールで小さい箱（ギフト）や軽量物ケース、内箱・外箱に多く利用されます。
【形状例】A式・地獄底・ワンタッチ底・B式・C式・パット・緩衝材・仕切 etc

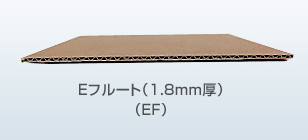

Eフルート（EF)
厚み1.8mmの一般ダンボールで小さい箱（ギフト）や軽量物ケース、内箱・美粧箱に多く利用されます。
【形状例】A式・地獄底・ワンタッチ底・B式・C式・パット・緩衝材・仕切 etc

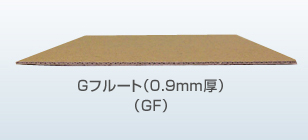

Gフルート（GF)
厚み0.9mmの一般ダンボール（マイクロフルート）で、世界最薄のダンボールです。ボール紙程の厚みでありながら中芯の段があり、 食品トレーや美粧ケースとして利用されています。 【形状例】A式・地獄底・ワンタッチ底・B式・C式・パット・緩衝材・仕切 etc
プラダンの厚みと強度目付
-
厚み1.5mm
目付250g/㎡ -
厚み2.0mm
目付300g/㎡ -
厚み2.5mm
目付300g/㎡ -
厚み2.5mm
目付700g/㎡ -
厚み3mm
目付400g/㎡ -
厚み3mm
目付500g/㎡ -
厚み3mm
目付900g/㎡ -
厚み4mm
目付600g/㎡ -
厚み4mm
目付700g/㎡ -
厚み5mm
目付800g/㎡ -
厚み5mm
目付1000g/㎡ -
厚み5mm
目付1200g/㎡ -
厚み6mm
目付1600g/㎡
ダンボールの目方向

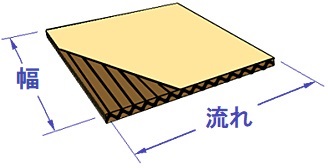

ダンボールには目方向（中空が流れている方向）というものがあります。ダンボールを横から見て、段（波）が見える方向が流れの方向。段が見えない方向を幅方向と言います。目方向を上手く使用することで、強度のある箱になります。また、パット等で目方向を変えることで、使用しやすいものに変化させることが可能です。

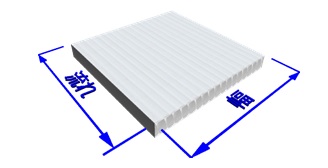

プラダンの目方向
プラダン（プラスチックダンボール）にも目方向があります。 紙のダンボールとは製造方法が異なり、穴の開いている方が幅方向となり押出成形品となるため、段が見えない方向が流れ方向となります。
ダンボールとプラダンは紙幅が逆になりますので、ご注意ください。
ダンボール箱の寸法プラダン箱の寸法
ダンボール箱に商品を入れるときは、まず商品の寸法を考えます。次に必要な隙間（クリアランス）を考え、箱の内側の寸法を測ります。これが内寸法【内寸】です。また、ダンボール業界でいう【外寸】とは、罫線寸法を指します。罫線寸法は内寸に対しダンボールの厚みをプラスして計算された数値が外寸となり、実際に箱にしたときに測る「縦×横×高さ」の外寸法とは異なります。
輸送会社で計測される外側の寸法は、ダンボール業界での外寸とは異なりますので、ご注意ください。
ダンボール箱を組み立てたときの内側の寸法です。ほとんどのお客様は商品等を梱包する（入れる）ことが目的です。『商品の寸法』か『内寸法（有効利用寸法）』をお知らせください。

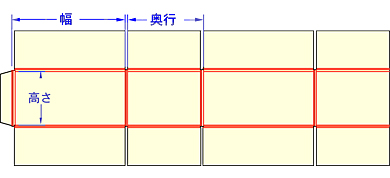

ダンボールの罫線間の寸法（罫線寸法）です。
一番簡単に寸法を測ることが可能です。
この方法が、ダンボール業界では外寸となります。
また、一定の大きさの棚や指定の枠内に箱を入れるときは、組立後の外側の寸法であることをお知らせください。
